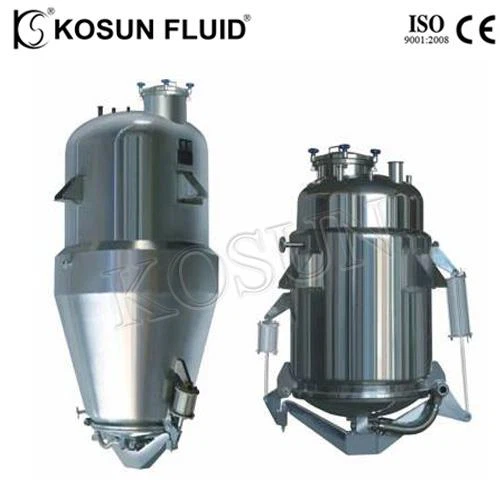

Introducerea rezervorului de extracție
Rezervorul de extracție este alcătuit din 1. rezervoare de extracție, 2. capace de spumă, 3. separatoare de gaz-lichid, 4. răcitoare, 5. condensatoare, 6. separatoare de ulei și apă, 7. pompe de lichid, 8. filtre de conducte și conexiune internă conducte.
Utilizarea materialului de înaltă calitate 304, trei straturi de izolație, poate realiza controlul și afișarea temperaturii de extracție, presiunea de proiectare de 0,3-0,4 Mpa pentru jachetă, presiunea de proiectare de 0,09 MPa pentru rezervor, , pot fi operate la presiune pozitivă sau la presiune negativă.
Aplicarea rezervorului de extracție
Echipamentul este potrivit pentru funcționarea medicinei tradiționale chinezești, alimentelor, industriei chimice, cum ar fi presiunea atmosferică, micro-presiunea, prăjirea caldă, leșierea caldă, refluxul fierbinte, scurgerile de circulație forțată, extracția uleiului aromatic și recuperarea solventului organic etc., cu eficiență ridicată. Funcționare convenabilă și alte avantaje. Rezervor echipat cu sistem de curățare CIP, în conformitate cu standardele medicale GMP.
Articol | Specificație |
Tipul de construcție | Conul drept, conul inversat, conul oblic, conul drept (fără con, ciupercă) |
Tipul sacoului | Jachetă goală, jachetă bobină, jachetă de dimensiuni, etc. |
Materialul izolator | Pearl bumbac, vată minerală sau spumă poliuretanică |
Agitator (opțional) | Agitator de centru, rotor: palet, elice cu șurub sau altul |
Model | T -0,5 | T -1,0 | T -2,0 | T -3,0 | T -6,0 | T-8,0 | T -10,0 |
Capacitate L | 500L | 1000 | 2000 | 3000 | 6000 | 8000 | 10000 |
Presiunea de proiectare a rezervorului Mpa | 0.09Mpa | ||||||
Presiunea de proiectare a sacului Mpa | 0,09 ~ 0.3Mpa | ||||||
Diametrul canalului de alimentare mm | 350 | 350/400 | 400 | 400 | 450 | 500 | 500 |
Încălzire ㎡ | 2.1 | 3 | 4.7 | 6.8 | 9.6 | 12 | 15 |
Condense area ㎡ | 4 | 4.5 | 5.5 | 9 | 10 | 15 | 18 |
Zona de răcire ㎡ | 0.7 | 1 | 1 | 1 | 2.2 | 2.2 | 2.2 |
Filtrați zona ㎡ | ≈0.3 | ≈0.5 | ≈0.5 | ≈0.5 | ≈0.8 | ≈1.2 | ≈1.2 |
Diametrul portului de evacuare cm | 60 | 60/80 | 80/100 | 80/100 | 100/120 | 120/140 | 120/140 |
Consumul de abur kg / h | 130 | 245 | 325 | 425 | 580 | 720 | 980 |
Greutate kg | 1300 | 1800 | 2050 | 2400 | 3025 | 4030 | 6500 |
Teava de încălzire | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
A doua țeavă de încălzire | DN80 | DN100 | DN100 | DN125 | DN150 | DN200 | DN200 |
Portul de apă de răcire | DN25 | DN32 | DN40 | DN40 | DN50 | DN60 | DN60 |
Puterea motorului kw | 1.5 | 2.2 | 3 | 5 | 7.5 | 11.5 | 15.0 |
Viteza de amestecare | 25 | 25 | 25 | 36 | 36 | 36 | 36 |
Putem, de asemenea, să o proiectăm în funcție de solicitarea clientului | |||||||
